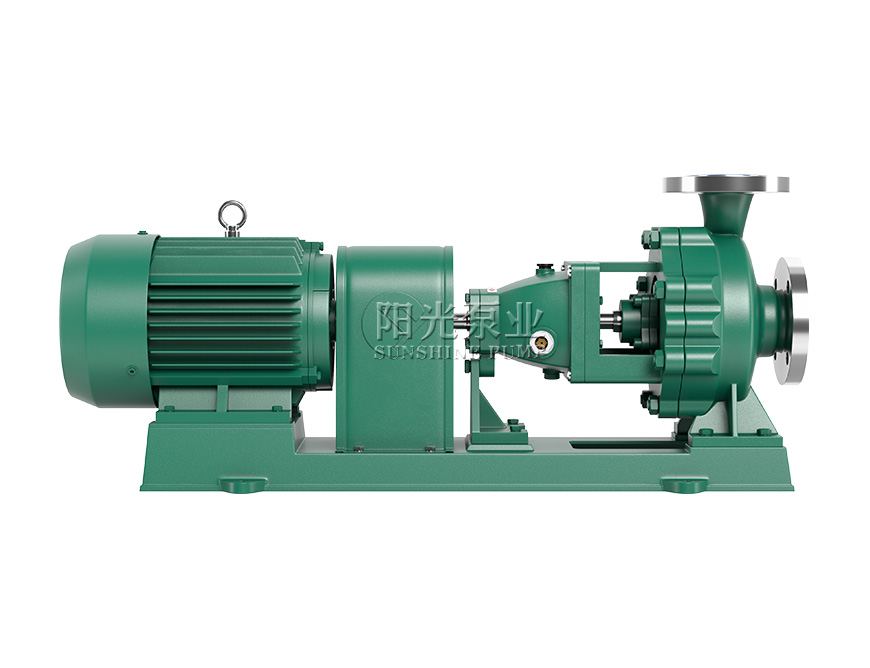

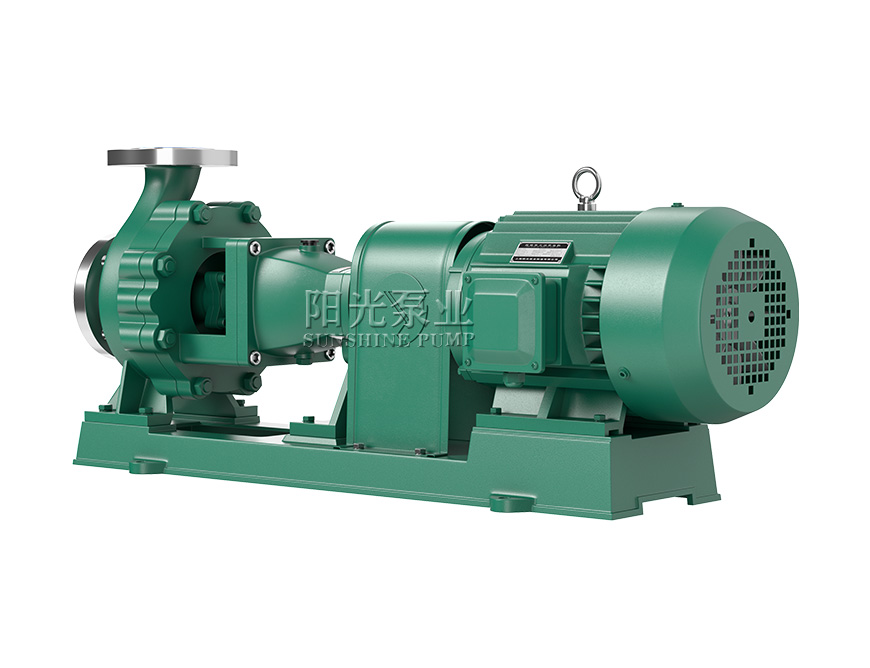

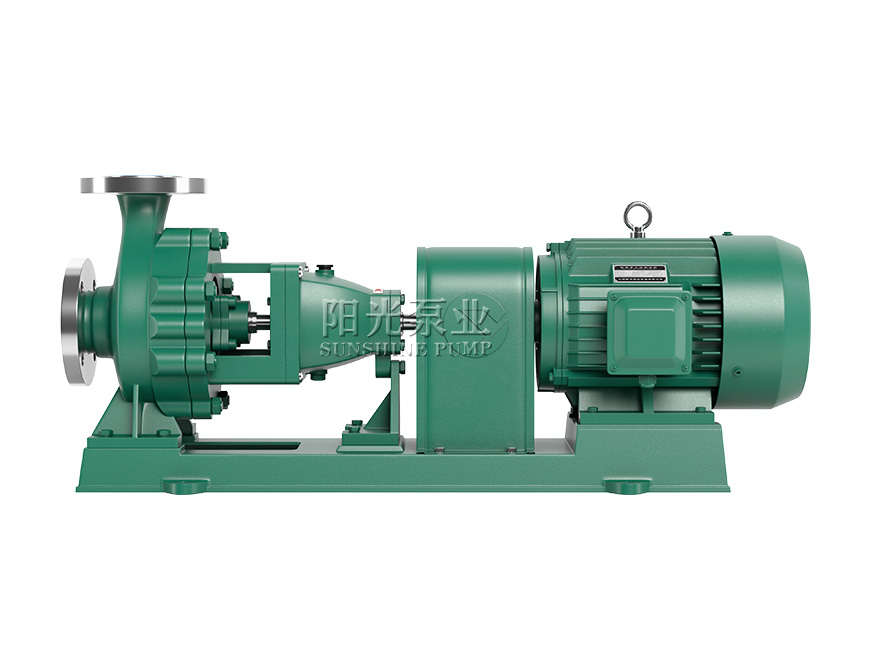

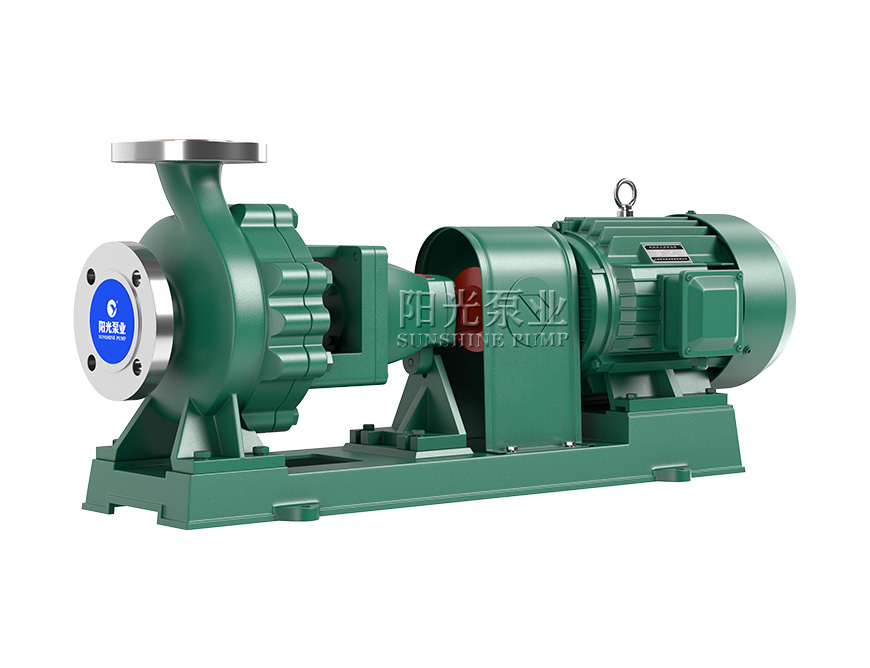

IH型不銹鋼化工離心泵

用于輸送各種腐蝕的或不允許污染的類似于水的介質

免費電話 在線咨詢 資料下載

IH型不銹鋼化工離心泵 三維視頻

點擊播放

產品簡介

上海陽光泵業IH型化工泵是單級單吸懸臂式離心泵，供輸送不含固體顆粒具有腐蝕性、粘度類似水的液體，其標記額定性能點和尺寸等效采用國際標準，是一種用以取代F型耐腐蝕泵更新換代的節能產品，具有性能范圍廣、效率高、“三化”水平高和維修方便等特點，泵體材質可選不銹鋼304、不銹鋼316L和雙相鋼。

產品特點

IH型系列泵有29個基本型，其中22個雙速（2900、1450r/min）經過A、B兩種型式的葉輪直徑切割變型后，達112個規格。其主要由泵體、葉傳輸線、密封環、葉輪螺母、泵蓋、密封部件、中間支架、軸、懸架部件等組成。通過加長聯軸器由電動機直接驅動，從電動機端看，按順時針方向旋轉。泵蓋通過止口固定在中間支架上，然后通過泵體與中間支架止口的聯接把泵蓋夾緊在中間，泵體是軸向吸入，徑向排出，腳支承式，可直接固定在底座上。懸架部件通過止口固定固定在中間支架上，并用懸架支架支撐在底座上。為拆卸方便，設計了加長聯軸器，檢修時可以不拆卸進出口聯接管路，泵體和電動機。只需拆下聯軸器的中間聯接件，即可退出轉子部件進行檢修。

軸封形式

泵的密封型式采用機械密封，由用戶根據需要適用，同時根據需要制作密封空腔尺寸和其他結構的軸封型式，如帶波紋管的機械密封和副葉輪密封等等。

·機械密封：單端面機械密封和雙端面機械密封兩種型式，密封腔內通入一定壓力的水，沖洗磨擦兩端面，同時起冷卻作用。

適用范圍

·輸送溫度在-20℃～105℃的各種腐蝕的或不允許污染的類似于水的介質。

·適用于化工、石油、冶金、電站、食品、制藥、環保、廢水處理和合成纖維等行業。

結構圖紙

IH綠色版爆炸圖

性能參數

序號	型號	流量 (m3/h)	揚程（m）	轉速 (r/min）	電機功率 (kW)	進出口徑 (mm)
1	IH25-20-125	3.6	20	2900	2.2	25×20
2	IH25-20-160	3.6	32	2900	3
3	IH25-20-200A	3.6	40	2900	4
4	IH25-20-200	3.6	50	2900	5.5
5	IH25-20-250A	3.6	70	2900	7.5
6	IH25-20-250	3.6	80	2900	11
7	IH32-25-125	5	20	2900	2.2	32×25 (或20)
8	IH32-25-160	5	32	2900	3
9	IH32-25-200A	5	40	2900	4
10	IH32-25-200	5	50	2900	5.5
11	IH32-25-250A	5	70	2900	7.5
12	IH32-25-250	5	80	2900	11
13	IH40-25-125	7.2	20	2900	2.2	40×25 (或32)
14	IH40-25-160	7.2	32	2900	3
15	IH40-25-200A	7.2	40	2900	4
16	IH40-25-200	7.2	50	2900	5.5
17	IH40-25-250A	7.2	70	2900	7.5
18	IH40-25-250	7.2	80	2900	11
19	IH50-32-125A	5.7	4.1	1450	0.55	50×32
20	IH50-32-125	6.3	5	1450	0.55
21	IH50-32-125A	11.3	16.4	2900	1.5
22	IH50-32-125	12.5	20	2900	2.2
23	IH50-32-125	12.5	20	2900	3
24	IH50-32-160A	5.7	6.6	1450	0.55
25	IH50-32-160	6.3	8	1450	0.75
26	IH50-32-160A	11.3	26.4	2900	2.2
27	IH50-32-160	12.5	32	2900	3
28	IH50-32-160	12.5	32	2900	4
29	IH50-32-200A	5.7	10.3	1450	0.75
30	IH50-32-200	6.3	12.5	1450	1.1
31	IH50-32-200A	11.3	41	2900	4
32	IH50-32-200	12.5	50	2900	5.5
33	IH50-32-200	12.5	50	2900	7.5
34	IH50-32-250B	5.7	15.5	1450	1.5
35	IH50-32-250A	5.9	17.5	1450	1.5
36	IH50-32-250	6.3	20	1450	2.2
37	IH50-32-250B	11	62	2900	7.5
38	IH50-32-250A	11.7	70	2900	7.5
39	IH50-32-250	12.5	80	2900	11
40	IH65-50-125A	11.3	4.1	1450	0.55	65×50
41	IH65-50-125	12.5	5	1450	0.55
42	IH65-50-125A	22.7	16.5	2900	2.2
43	IH65-50-125	25	20	2900	3
44	IH65-50-125	25	20	2900	4
45	IH65-50-160A	11.3	6.6	1450	0.55
46	IH65-50-160	12.5	8	1450	0.75
47	IH65-50-160A	22.7	26.5	2900	4
48	IH65-50-160	25	32	2900	5.5
49	IH65-50-160	25	32	2900	7.5
50	IH65-40-200A	11.3	10.3	1450	1.1	65×40
51	IH65-40-200	12.5	12.5	1450	1.5
52	IH65-40-200A	22.7	41	2900	7.5
53	IH65-40-200	25	50	2900	11
54	IH65-40-250B	11	15.5	1450	1.5
55	IH65-40-250A	11.7	17.5	1450	2.2
56	IH65-40-250	12.5	20	1450	2.2
57	IH65-40-250B	22	62	2900	11
58	IH65-40-250A	23.4	75	2900	11
59	IH65-40-250	25	80	2900	15
60	IH65-40-250	25	80	2900	18.5
61	IH65-40-315B	11	24.1	1450	3
62	IH65-40-315A	11.3	28	1450	3
63	IH65-40-315	12.5	32	1450	4
64	IH65-40-315B	22	96.5	2900	18.5
65	IH65-40-315A	23.4	109.5	2900	22
66	IH65-40-315	25	125	2900	30
67	IH65-40-315	25	125	2900	37
68	IH80-65-125A	22.6	4.1	2900	0.55	80×65
69	IH80-65-125	25	5	2900	0.75
70	IH80-65-125A	43.5	16.5	2900	4
71	IH80-65-125	50	20	2900	5.5
72	IH80-65-125	50	20	2900	7.5
73	IH80-65-160A	22.6	6.6	1450	0.75
74	IH80-65-160	25	8	1450	1.1
75	IH80-65-160A	45.4	26.4	2900	7.5
76	IH80-65-160	50	32	2900	11
77	IH80-50-200	50	50	2900	15	80×50
78	IH80-50-200	50	50	2900	18.5
79	IH80-50-200A	45.3	41	2900	11
80	IH80-50-200	25	12.5	1450	2.2
81	IH80-50-200A	22.7	10.3	1450	1.5
82	IH80-50-250	50	80	2900	22
83	IH80-50-250	50	80	2900	30
84	IH80-50-250A	47	70.5	2900	18.5
85	IH80-50-250B	44	62	2900	15
86	IH80-50-250	25	20	1450	3
87	IH80-50-250A	23.4	17.6	1450	3
88	IH80-50-250B	22	15.5	1450	2.2
89	IH80-50-315	50	125	2900	37
90	IH80-50-315A	47	110	2900	30
91	IH80-50-315B	44	97	2900	30
92	IH80-50-315	25	32	1450	5.5
93	IH80-50-315A	23.5	28.3	1450	5.5
94	IH80-50-315B	22	24.2	1450	5.5
95	IH100-80-125	100	20	2900	11	100×80
96	IH100-80-125A	92	17	2900	7.5
97	IH100-80-160	100	32	2900	18.5
98	IH100-80-160	100	32	2900	15
99	IH100-80-160A	91	26.5	2900	11
100	IH100-80-160	50	8	1450	2.2
101	IH100-80-160A	45.5	6.6	1450	1.5
102	IH100-65-200	100	50	2900	30	100×65
103	IH100-65-200	100	50	2900	22
104	IH100-65-200A	91	41.5	2900	18.5
105	IH100-65-200	50	12.5	1450	3
106	IH100-65-200A	45.5	10.3	1450	2.2
107	IH100-65-250	100	80	2900	37
108	IH100-65-250A	93.5	70	2900	30
109	IH100-65-250B	88	62	2900	30
110	IH100-65-250	50	20	1450	5.5
111	IH100-65-250A	45.5	17.4	1450	4
112	IH100-65-250B	44	15.5	1450	4
113	IH100-65-315	100	125	2900	75
114	IH100-65-315A	93.5	109	2900	55
115	IH100-65-315B	88	97	2900	45
116	IH100-65-315	50	32	1450	11
117	IH100-65-315	50	32	1450	7.5
118	IH100-65-315A	46.5	28	1450	7.5
119	IH125-80-160	150	28	2900	30	125×80
120	IH125-80-160	150	28	2900	22
121	IH125-80-160A	140	24	2900	18.5
122	IH125-100-200	200	50	2900	45	125×100
123	IH125-100-200	200	50	2900	55
124	IH125-100-200A	182	41.5	2900	37
125	IH125-100-200	100	12.5	1450	5.5
126	IH125-100-200A	91	10.3	1450	4
137	IH125-100-250	200	80	2900	75
128	IH125-100-250A	186.5	69.5	2900	55
129	IH125-100-250B	175.5	61.5	2900	45
130	IH125-100-250	100	20	1450	11
131	IH125-100-250A	93	17.4	1450	7.5
132	IH125-100-315	200	125	2900	110
133	IH125-100-315A	180	109	2900	90
134	IH125-100-315B	175	96	2900	75
135	IH125-100-315	100	32	1450	15
136	IH125-100-315A	90	27.3	1450	11
137	IH125-100-315B	87.5	24	1450	11
138	IH125-100-400	100	50	1450	30
139	IH125-100-400A	91	41	1450	22
140	IH150-125-250	200	20	1450	18.5	150×125
141	IH150-125-250	200	20	1450	22
142	IH150-125-315	200	32	1450	30
143	IH150-125-315	200	32	1450	37
144	IH150-125-315A	182	25.5	1450	22
145	IH150-125-400	200	50	1450	45
146	IH150-125-400	200	50	1450	55
147	IH150-125-400A	182	41	1450	37
148	IH200-150-250	400	20	1450	37	200×150
149	IH200-150-250	400	20	1450	45
150	IH200-150-250A	363	16.2	1450	30
151	IH200-150-315	400	32	1450	45
152	IH200-150-315	400	32	1450	55
153	IH200-150-315A	363	25.5	1450	37
154	IH200-150-400	400	50	1450	75
155	IH200-150-400	400	50	1450	90
156	IH200-150-400A	363	41	1450	55
